玉米小区播种机四行精播机
型号 2BXYQ4
13704100002
产品参数
型号
2BXYQ4
我知道了
产品详情

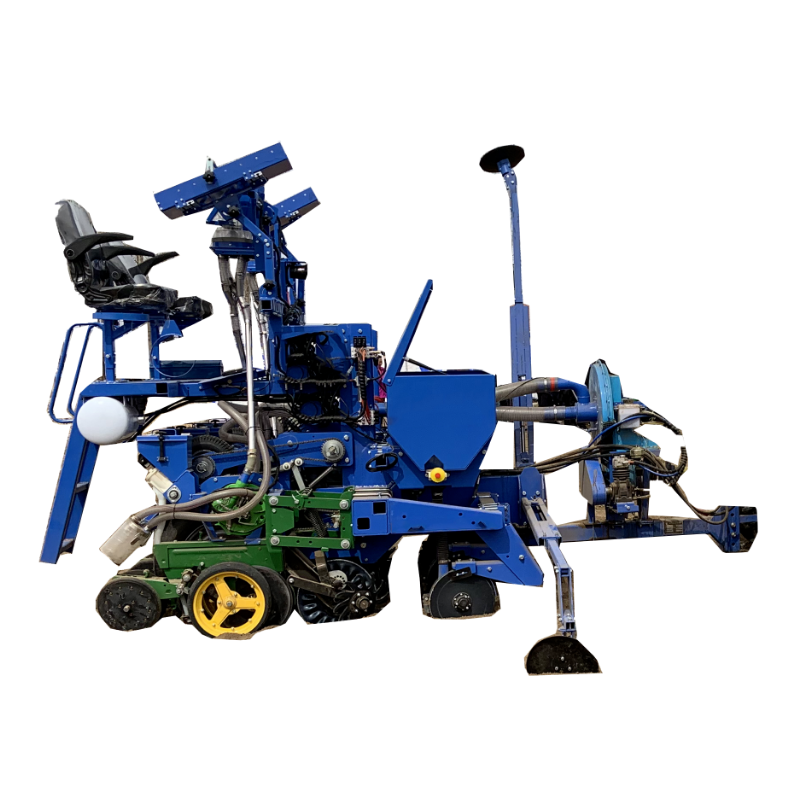

2BXYQ4玉米小区播种机四行精播机


铁岭旭日农业技术开发有限公司与青岛普兰泰克有限公司联合生产的玉米小区播种机四行精播机,型号为2BXYQ4,专为国内科研现实需求而研发。

2BXYQ4 型四行玉米小区精播机适用于玉米育种各阶段的试验播种,可通过一次作业实现开沟施肥、开沟播种、覆土镇压、施播口肥等作业。该机主要由机架、施肥开沟总成、播种单体总成、地轮传动总成、主传动总成、气吸排种总成、肥箱排肥总成、投种操作台总成、划印器总成、行长控制总成等组成,是一款集机械、电气、气动、液压、智能控制等多项新技术的智能化装备。

优势总结:

l   专为玉米、大豆等大粒种子育种试验设计;作业速度高达3.6km/h

l   锥体均匀预分种,气吸排种,株距精确,可播单粒、单双粒、双粒;

l   双种腔式气吸精量排种器,自动清种,保证自净无残留不混种;

l   行长控制标配钢索模式,行长准确,过道整齐,可选装北斗卫星定位系统,行长更精准,驾驶模式可选北斗辅助驾驶;

l   大容量肥箱,精量肥盒,均匀排肥,调节量范围大,可选配电动排肥,施药装置,施肥量无级可调;

l   实现两行区/四行区精量播种,选装配置可实现单行区播种,可实现可连续播种。

技术参数

2BXYQ4型四行玉米小区精播机

配套动力(kw)

48-55HP

带双离合

带动力输出轴

带液压输出一进一出

配套形式

牵引式

播种方式

精播(可单粒播、双粒播、单双粒播)

排种形式

双种腔式精量排种器

作业效率(亩/天)

40-70

行距(mm)

600-650

小区行长(m)

钢索式:3-10(由钢索扣之间的距离决定,可按需定制钢索)

GPS或北斗式:行长任意调节

行长控制方式

钢索辅助式(可选配编码器和GPS(或北斗)控制模式)

播种深度(mm)

0-80(可调)

播深调节方式

机械式多档位调节

整机规格(mm)

长度

宽度

高度

4000

2750

2800

整机重量(kg)

1700

分种器形式

气吸式

落种方式

自动

投种人数

2或4

清种方式

自动清种

开沟器形式

双圆盘式

镇压方式

V型橡胶轮

施肥形式

槽轮式排肥器

肥箱数量

2

肥箱容量(kg)

360

施肥深度(mm)

0-120(可调)

亩施肥量(kg)

0-75(无级可调)


施肥单元


该播种机的肥盒为外槽轮排肥形式,可通过调节肥盒槽轮的位置调节排肥量,拉出锁止轴转动90°,转动调肥手轮,右侧肥箱顺时针转动手轮肥量变大,逆时针转动手轮肥量变小;左侧肥箱顺时针转动手轮肥量变小,逆时针转动手轮肥量变大


播种深度调节


该播种机的播种深度调节,首先向上拉起手柄,往前推动播深调节手柄是播深变浅,往后推动播深调节手柄是播深变深。


镇压强度调节


该播种机的镇压强度通过调节镇压弹簧调节,往前推动手柄是镇压强度变弱,往后推动手柄是镇压强度变强。


行距调整


可通过调整播种单体和支撑轮的相对位置实现行距的调整,行距调整范围为600-650mm,在出厂前会和客户沟通调整到客户需要的行距,首次交车时会给用户专门培训行距调整注意事项。


株距调整



精播播种机的株距通过更换变速链轮,更改相应传动比,得到相应的株距。


行长过道控制

播种机纯钢索模式下的理论小区行长、过道的调整需要联系厂家定制相应钢索。



行长自动控制及调整

自动模式

播种机在自动测程模式下工作,由程序控制小区行长、过道。

北斗控制模式

播种机在北斗导航全自动控制模式下工作,配合拖拉机自动辅助驾驶,实现高效率,高精准作业。

播种机9.jpg    播种机9.png



控制系统界面

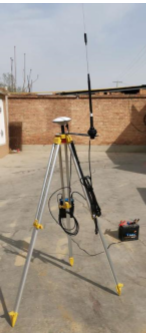

※ 根据实际使用要求,可加装GPS或北斗定位导航系统,和进行对拖拉机头进行改造。

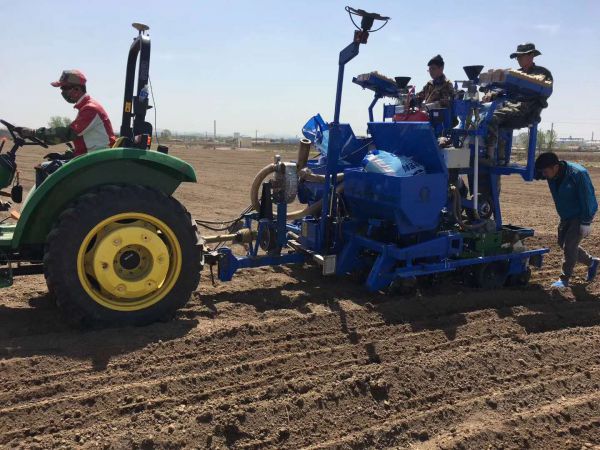

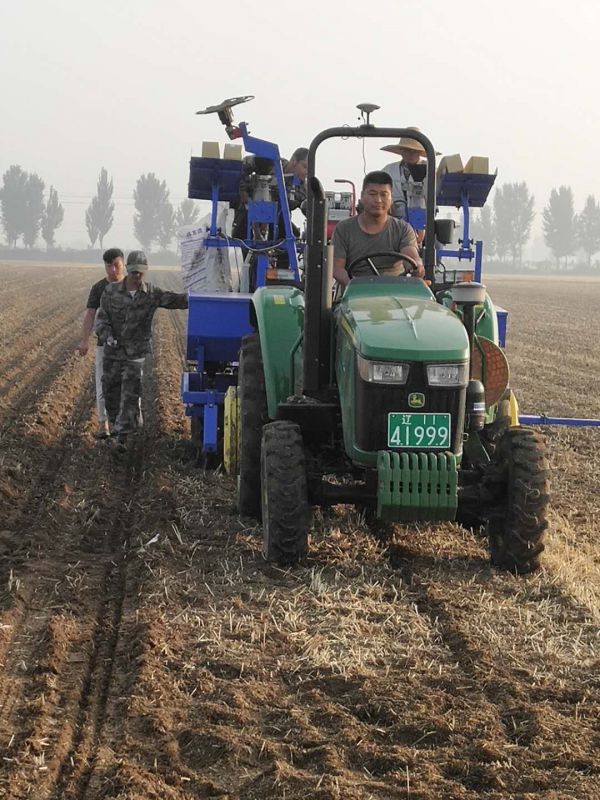

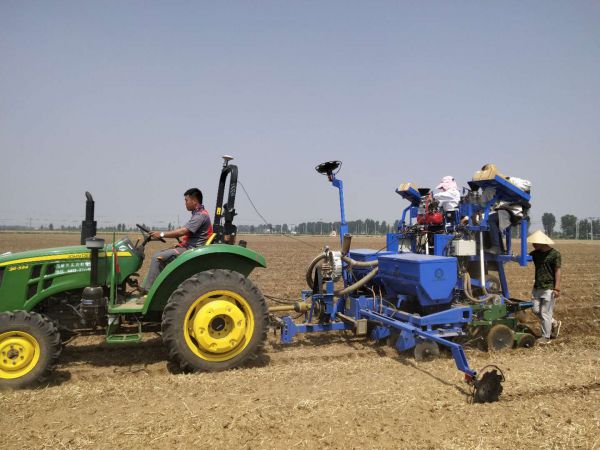

播种机工作图

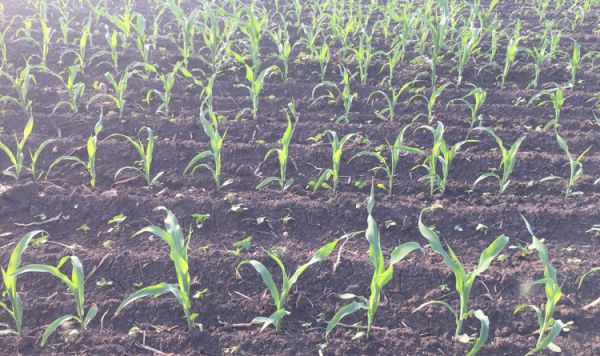

出苗效果

1-2-1播种出苗效果图

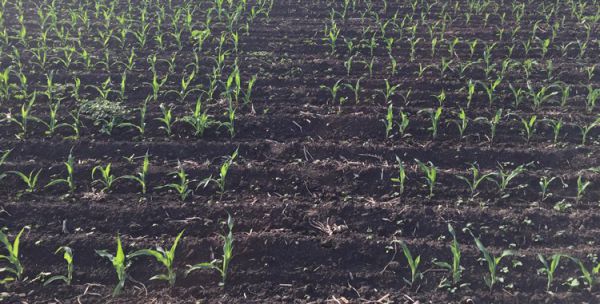

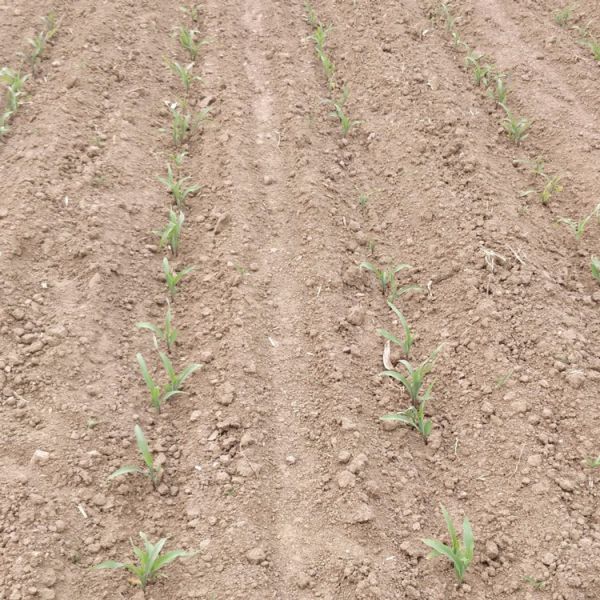

单粒播种出苗效果图

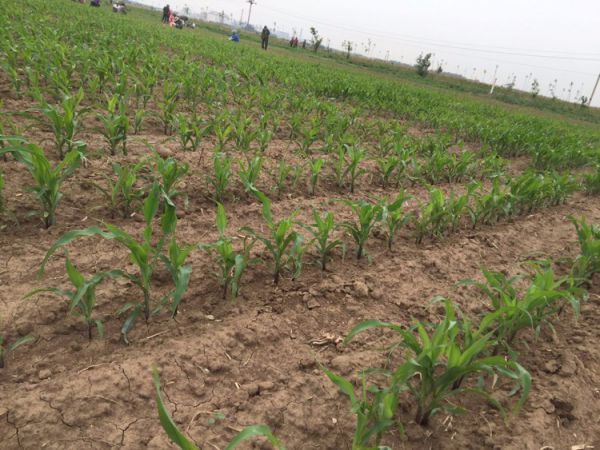

双粒播种出苗效果图
